汽車制造中高低板激光拼焊是汽車車身輕量化制造的關鍵技術之一，旨在將不同厚度的鋼板精準焊接在一起，形成結構件（如車門內板、門環、天窗、B柱加強板、縱梁等），以達到在保證強度和安全性的前提下，減輕重量、優化性能、降低成本的目的。
高低板激光拼焊的核心挑戰：
臺階差（高度差）： 兩塊待焊板材厚度不同，必然存在一個高度差（臺階）。焊槍需要精確地在這個臺階上進行焊接。
焊縫間隙控制： 拼焊對縫間隙要求非常嚴格，過大或過小都會影響焊接質量和強度。板材邊緣的加工精度、裝夾定位都會影響間隙。
焊縫位置精度： 由于板材邊緣可能存在微小的毛刺、變形或裝夾誤差，實際焊縫位置可能與預設路徑存在偏差。
高速穩定跟蹤： 汽車生產線節拍快，焊接速度高（可達數米/分鐘），要求跟蹤系統響應迅速、穩定。
抗干擾能力： 焊接過程中產生強烈的弧光、飛濺、煙塵和高溫，會對光學傳感器造成嚴重干擾。
鐳爍光電激光焊縫跟蹤系統可以高效的解決這些問題：
鐳爍光電的激光焊縫跟蹤系統采用先進的激光三角測量法和智能圖像處理算法，專為應對高要求的工業焊接環境設計，尤其適合汽車行業的高低板激光拼焊。
系統組成與工作原理：

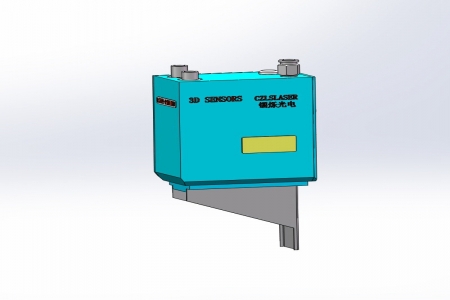

傳感器探頭： 核心部件，通常安裝在焊槍前方。它發射一束高精度結構激光線照射到焊縫區域。
高速工業相機： 內置在傳感器中，以高幀率（數千赫茲）拍攝激光線在工件表面的形貌。
圖像處理單元： 系統的大腦。實時處理相機采集的圖像：
識別焊縫特征： 精確提取焊縫坡口或搭接縫的邊緣位置、寬度、深度信息。對于高低板拼焊，它能清晰識別出板材的臺階邊緣和焊縫間隙。
計算偏差： 將識別到的實際焊縫位置與預設的理論焊接路徑進行比較，計算出焊槍在X（橫向）、Y（縱向）、Z（高度） 三個方向上的偏差量。
實時補償控制： 系統將計算出的偏差量實時發送給焊接機器人的運動控制系統或焊槍擺動器?？刂葡到y根據這些信息動態調整焊槍的位置和姿態，使其始終精確地對準實際焊縫的中心，并保持合適的焊接高度（對于高低板過渡區域至關重要）。
鐳爍光電激光焊縫跟蹤系統在汽車高低板激光拼焊中的具體應用與優勢：
精確跟蹤臺階焊縫：
系統能清晰分辨出薄板和厚板形成的高度臺階。
在焊接經過臺階時，系統能精確控制焊槍的Z軸高度，確保激光焦點始終處于最佳工作距離，避免因高度變化導致的熔深不足或焊穿。
同時精確控制焊槍在X軸方向的位置，確保焊縫始終位于兩塊板的結合線上，即使在臺階過渡區也不會跑偏。
實時檢測并適應間隙變化：
系統能精確測量兩塊板之間的實際間隙。
可以將間隙信息反饋給焊接電源，動態調整激光功率、焊接速度或送絲速度（如果使用填絲焊），以保證在不同間隙下都能獲得一致的熔深和良好的焊縫成形，避免未熔合或燒穿。
對于間隙過大的異常情況，系統可以報警或觸發相應處理機制。
補償工件與裝夾誤差：
自動補償因板材來料邊緣切割精度、沖壓變形、工裝夾具定位偏差等原因造成的焊縫位置偏移，顯著提高焊接的一致性和合格率，減少因定位不準導致的廢品。
實現高速穩定焊接：
系統響應時間極短（通常小于1毫秒），采樣頻率高，能夠滿足汽車生產線高速焊接的要求，確保在高速度下也能實現穩定、精準的跟蹤。
強大的抗干擾能力：
采用特殊波長的激光（如藍光）和優化的光學濾光系統，有效抑制焊接弧光、飛濺和煙塵的干擾，在惡劣的焊接環境下也能獲得清晰的焊縫圖像。
堅固的外殼設計，具備良好的防塵、防飛濺和耐高溫性能。
提升自動化水平與質量穩定性：
減少甚至消除對高精度工裝夾具的依賴，降低工裝成本和維護難度。
大幅降低對操作工人經驗的依賴，實現焊接過程的智能化、標準化。
顯著提高焊縫質量的一致性和可靠性，減少返修率和廢品率，提高生產效率和良品率。
提供焊接過程數據記錄，便于質量追溯和工藝分析優化。
兼容性強：
易于集成到主流品牌的工業機器人和自動化焊接系統中。
適用于多種激光焊接工藝（純激光焊、激光-MIG復合焊等）和不同材料（鋼、鋁等）的高低板拼焊。
鐳爍光電的激光焊縫跟蹤系統是解決汽車高低板激光拼焊中臺階跟蹤、間隙控制、位置補償等核心挑戰的理想解決方案。它通過高精度、高速度、高抗干擾性的實時檢測與控制，顯著提升了拼焊過程的自動化程度、焊接質量穩定性、生產效率和良品率，同時降低了對工裝精度和人工操作的依賴，為汽車輕量化制造提供了強有力的技術保障。其穩定可靠的表現使其成為現代化汽車車身焊裝生產線上的關鍵智能裝備之一。
